מכונת כרסום CNC דו-ראשית CNCDMN-200A מיועדת לעיבוד מדויק של פסי צבירה מנחושת ואלומיניום. המערכת מאפשרת כרסום קצוות, פאזה ועיבוד סימטרי במהירות גבוהה עם יציבות תעשייתית. פתרון אידיאלי ליצרני לוחות חשמל, תחנות כוח ושנאים, עם אוטומציה מתקדמת, דיוק גבוה ויעילות ייצור מקסימלית.
מוצר :
מכונת כרסום CNC לפסי צבירה / מכונת כרסום CNC דו-ראשית לפסי צבירה CNCDMN-200A
דגם：CNCDMN-200A
פונקציה עיקרית:
מכונה זו היא מכונת כרסום פינות לפסי צבירה בעלת יעילות גבוהה ואוטומציה מלאה, הנשלטת באמצעות מחשב CNC (11 צירים),
ומתוכננת במיוחד לעיבוד פינות מדויק לחלוטין של פסי צבירה מנחושת ואלומיניום בשליטת CNC מלאה.
הפונקציה המרכזית של המכונה היא ביצוע עיבוד קשת בקצה פס הצבירה מנחושת. היא מיועדת בעיקר לכרסום זוויות וזוויות קשת של פסי צבירה מנחושת ואלומיניום בעובי 4–16 מ״מ וברוחב 30–200 מ״מ. למכונה מבנה פשוט ותפעול נוח ויעיל.
מצב בקרה:
הבקרה החשמלית מתבצעת באמצעות מערכת CNC בעלת 5 צירים. ההזנה והחיתוך של פסי הצבירה מתבצעים באמצעות הפעלת מנוע הציר הראשי ומנועי סרוו. הידוק או שחרור כלי החיתוך מתבצע באמצעות מערכת פנאומטית.
נעשה שימוש במערכת בקרה אוטומטית CNC דו-צירית, עם מסך LCD בגודל 10.4 אינץ', המציג את מצב העבודה של המכונה. המערכת תומכת באחסון תוכניות לפי מספר עבודה, ספירת תפוקה, תצוגה ותקשורת, סימולציית עיבוד ותכנות ידני מקוון.
מבנה המכונה, יתרונות ומאפייני תפעול:
המכונה מורכבת בעיקר משולחן בסיס, מסגרת גנטרי, מסילות החלקה, מנועי סרוו, יחידת ראש כוח, צילינדרים, התקן הידוק, מערכת פנאומטית, מערכת CNC וכיסויי הגנה.
מבנה מכני מסוג גנטרי עשוי קופסת פלדה מרותכת במלואה, המספק קשיחות גבוהה ומשקל קל של גוף המכונה, ועומד בדרישות הקשיחות לחיתוך חזק של כלי הציר הראשי ולתגובה מדויקת ומהירה של חלקים נעים.

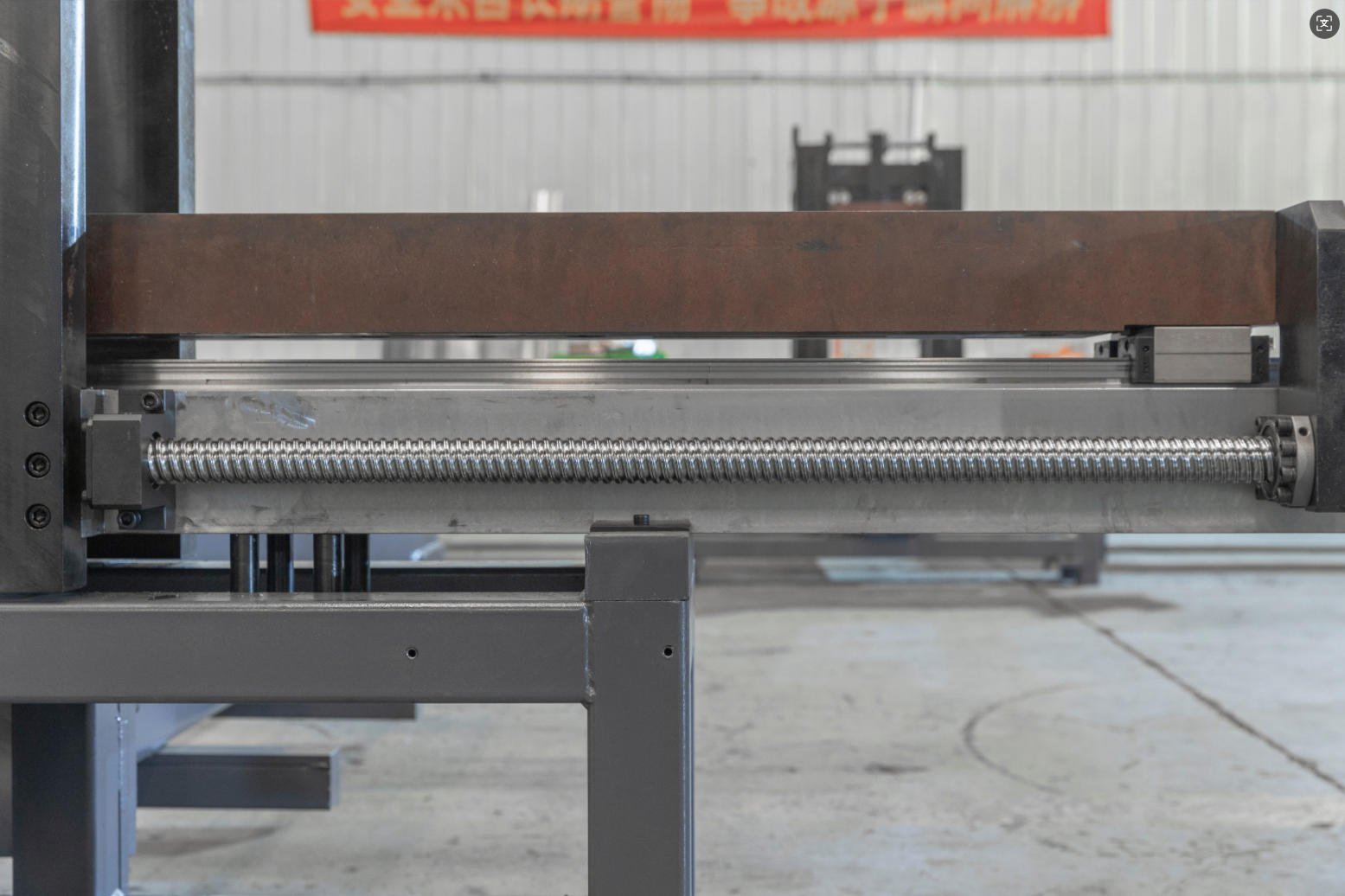

המכונה מצוידת בברגי כדור מדויקים ובמסילות ליניאריות, עם מסילות עומס גבוה וגדולות, המעניקות קשיחות כוללת משופרת, מפחיתות רעידות ורעש, משפרות את איכות החלק המעובד ומבטיחות דיוק ויעילות גבוהים.
הציר הראשי של המכונה עושה שימוש בציר כרסום מהיר ובדיוק גבוה, מותקן כמקשה אחת ומונע באמצעות מנוע תדר משתנה עם שינוי מהירות רציף ורצועת תזמון. המבנה פשוט ואמין, ללא צורך בשימון, עם קירור נוח, דיוק התקנה גבוה ומהירות חיתוך גבוהה.
למיקום החלק נעשה שימוש בשיטת מיקום תלת-נקודתית. לאחר המיקום, החלק מהודק באמצעות מנגנון הידוק המשלב הידוק פנאומטי והידראולי, עם מהירות יציבה, ללא זעזועים, כוח הידוק אמין והתאמה קלה.
מערכת ההנעה וההנחיה בציר האורכי (כיוון Y) מצוידת בכיסוי מגן מתקפל מסוג אקורדיון למניעת חדירת שבבים ואבק.
בסיס המכונה מצויד במחסנית כלים קווית עם שישה תאים, המאפשרת החלפה ואחסון נוחים של כלי חיתוך נפוצים.
בתחתית גוף המכונה מותקן חריץ לאיסוף שבבים ועגלת שבבים, המאפשרים איסוף נוח של שבבי מתכת וחיסכון במקום. המבנה פשוט ואמין.
Feature:
• מכונת כרסום CNC דו-ראשית לפסי צבירה מדגם CNCDMN-200A מיועדת לעיבוד קצוות, פינות וזוויות קשת של פסי צבירה מנחושת ואלומיניום בדיוק גבוה.
• מערכת CNC מתקדמת מבטיחה שליטה מדויקת בכל שלבי הכרסום, עם חזרתיות גבוהה ויציבות עבודה ארוכת טווח.
• מבנה גנטרי קשיח במיוחד מספק יכולת חיתוך חזקה, עמידות לרעידות ושיפור משמעותי באיכות פני השטח של פסי הצבירה.
• מערכת הידוק משולבת פנאומטית והידראולית מאפשרת קיבוע מהיר, בטוח וללא עיוות של פסי הצבירה.
• הצירים הליניאריים וברי הגלילה המדויקים מבטיחים תנועה חלקה, דיוק גבוה ותחזוקה מינימלית.
• מתאים במיוחד לייצור לוחות חשמל, תחנות משנה, ציוד חלוקת חשמל ושנאים.
Technical Parameters
| עובי פס צבירה | 4–16 מ״מ |
| רוחב פס צבירה | 30–200 מ״מ |
| חומרי עיבוד | נחושת / אלומיניום |
| מהירות ציר ראשי | מהירות משתנה רציפה |
| מערכת בקרה | מערכת CNC תעשייתית |
Main Components
| מערכת CNC | מערכת בקרה רב-צירית |
| מנועי סרוו | מותג תעשייתי מדויק |
| מסילות ליניאריות | דיוק גבוה, עומס כבד |
| בורגי כדור | בורגי כדור מדויקים |
| מערכת הידוק | פנאומטית + הידראולית |
סרטון עבודה של המכונה – CNC Double-Head Busbar Milling Machine
הסרטון מציג את תהליך הכרסום המדויק של פסי צבירה מנחושת ואלומיניום באמצעות מכונת כרסום CNC דו-ראשית, כולל עיבוד קצוות, פינות וזוויות עבור לוחות חשמל, שנאים וציוד חלוקת חשמל.
FAQ
שאלה: לאילו יישומים מתאימה המכונה?
תשובה: המכונה מתאימה לעיבוד פסי צבירה מנחושת ואלומיניום עבור לוחות חשמל, שנאים, תחנות משנה וציוד חלוקת חשמל.
שאלה: האם המכונה תומכת בהתאמה אישית?
תשובה: כן, ניתן להתאים את המכונה לדרישות ייצור שונות, כולל מידות פסי הצבירה ופונקציות עיבוד.
