מכונת פאזה CNC לפסי צבירה CNCDMN-200A מיועדת לעיבוד מדויק של קצוות פסי צבירה מנחושת ואלומיניום. המכונה מבצעת חיתוך פאזה אחיד, הסרת קצוות חדים ושיפור איכות ההרכבה בלוחות חשמל, שנאים וציוד חלוקת חשמל. פתרון אידיאלי למפעלי עיבוד פסי צבירה עם דרישות לדיוק גבוה, יציבות תעשייתית ויעילות ייצור.
CNCMN-200A מכונת פאזה CNC לפסי צבירה
הפונקציה העיקרית של מרכז עיבוד הקשת לפסי צבירה היא ביצוע עיבוד פאזה וקשת בקצות פסי צבירה מנחושת ואלומיניום, לשימוש בתעשיית לוחות חשמל, ציוד חלוקת חשמל ושנאים.
▲ מבנה מכני מסוג גנטרי, תכנון פשוט, פעולה יציבה וקשיחות מבנית גבוהה.
▲ מחסנית כלים בקו ישר עם שש תחנות, החלפת כלים אוטומטית.
▲ תושבת כלים בתקן בינלאומי BT40, החלפת כלים קלה, קשיחות גבוהה ודיוק גבוה.
▲ מערכת בקרה דו-צירית, תפעול פשוט ותחזוקה נוחה.
▲ ממשק אדם-מכונה (HMI), תצוגה ברורה ותפעול קל.
| מס׳ | פרמטרים טכניים | יחידה | ערך | מס׳ | פרמטרים טכניים | יחידה | ערך |
|---|---|---|---|---|---|---|---|
| 1 | מהירות ציר מקסימלית | r/min | 6000 | 2 | הספק מנוע ראשי | KW | 3.7 |
| 3 | מהלך ציר X מקסימלי | mm | 525 | 4 | מהירות ציר X מקסימלית | m/min | 15 |
| 5 | דיוק מיקום ציר X | mm | ±0.08 | 6 | מהלך עבודה בציר X | mm | 500 |
| 7 | מהירות ציר Y מקסימלית | m/min | 15 | 8 | דיוק מיקום ציר Y | mm | ±0.08 |
| 9 | מהלך ציר Z מקסימלי | mm | 130 | 10 | דיוק מיקום ציר Z | mm | ±0.05 |
| 11 | אורך פס צבירה לעיבוד | mm | 150-6000 | 12 | רוחב פס צבירה לעיבוד | mm | 30-200 |
| 13 | עובי פס צבירה לעיבוד | mm | 4-16 | 14 | מידות המכונה | mm | 2260×1580×2100 |
שיטת בקרה
| מס׳ | פרמטרים טכניים | יחידה | ערך | מס׳ | פרמטרים טכניים | יחידה | ערך |
|---|---|---|---|---|---|---|---|
| 1 | מספר צירי CNC | PC | 5 | 2 | הספק סרוו ציר X | KW | 2 |
| 3 | הספק סרוו ציר Y | KW | 2 | 4 | הספק סרוו ציר Z | KW | 1 |
| 5 | לחץ אוויר נדרש | MPa | 0.6-0.8 | 6 | הספק מנוע משאבה הידראולית | KW | 2 |
| 7 | הספק כולל | KW | 12 | ||||
מידע:
1. ייעוד עיקרי:
המכונה מיועדת לעיבוד קשתות ופאזות בקצות פסי נחושת ואלומיניום, כולל עיבוד זוויות חיצוניות וקשתות לפסי צבירה בעובי 4–16 מ״מ וברוחב 30–200 מ״מ. המבנה פשוט, יציב וקל לתפעול, ומתאים למפעלי עיבוד פסי צבירה ולוחות חשמל.
2. מבנה המכונה:

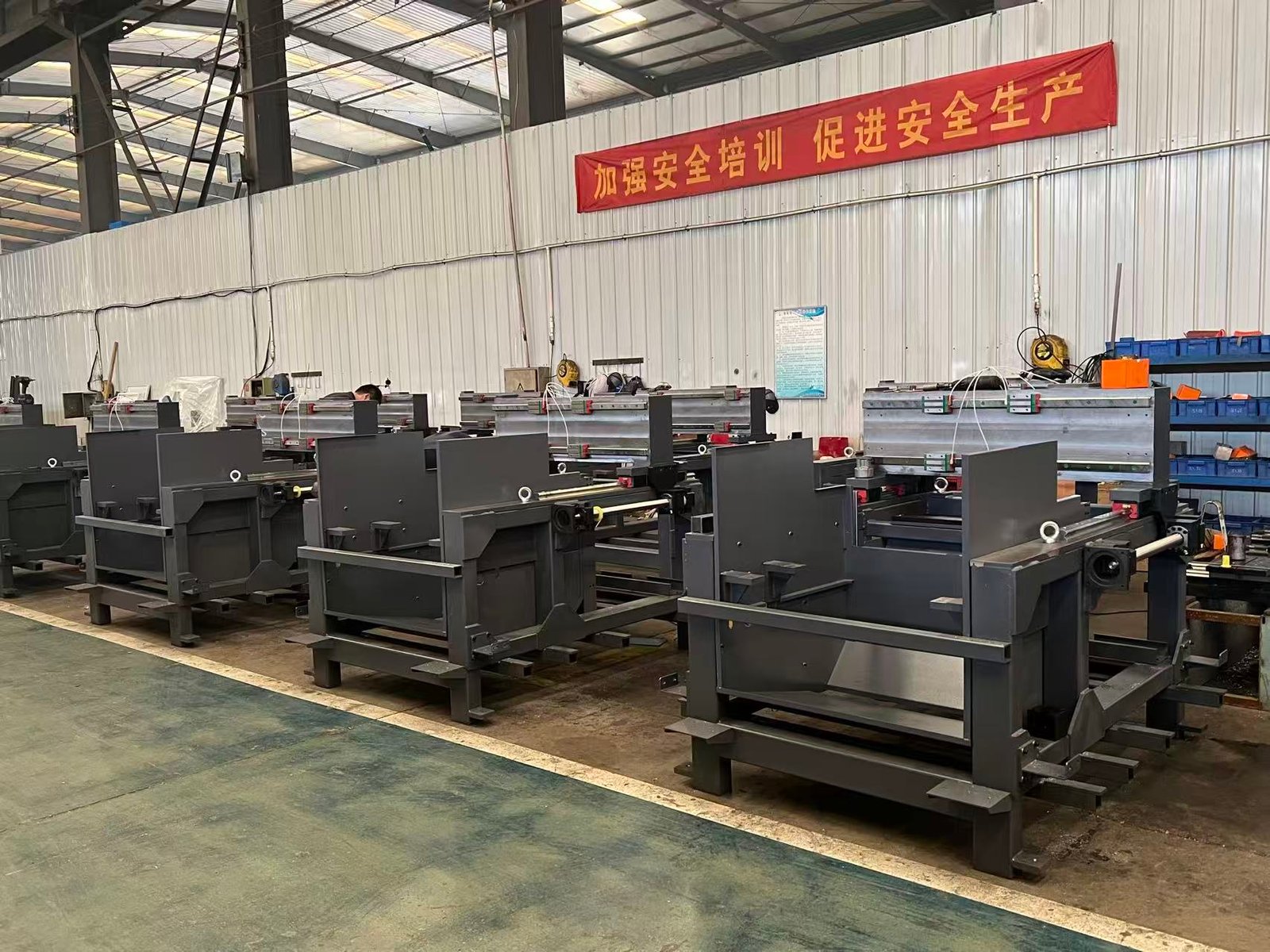

מכונת פאזה CNC לפסי צבירה CNCMN-200A מאמצת מבנה גנטרי קשיח, עם מסגרת פלדה מרותכת, טיפול שחרור מאמצים ודיוק גבוה לאורך זמן. כל הצירים מונעים באמצעות סרוו מדויק ומסילות ליניאריות איכותיות.
מערכת החלפת הכלים האוטומטית מאפשרת החלפה מהירה בין כלי פאזה, כלי כרסום קשת וכלי עיבוד קצה, ללא צורך בהתערבות ידנית.
3. תהליך עבודה:
① הזנת פס הצבירה (נחושת / אלומיניום) לאזור העבודה
② קיבוע אוטומטי של פס הצבירה
③ זיהוי מיקום ועיבוד CNC מדויק
④ ביצוע פאזה, קשת או עיבוד קצה לפי תוכנית
⑤ שחרור הפס והכנה למחזור הבא
4. רשימת רכיבים עיקריים:
| רכיב | מותג / מקור |
|---|---|
| מערכת CNC | China CNC / אופציונלי Siemens |
| מנועי סרוו | Yaskawa / Delta |
| מסילות ליניאריות | HIWIN / PMI |
| בורגי כדור | TBI |
| מנוע ראשי | מותג תעשייתי איכותי |
| רכיבים חשמליים | Schneider / Siemens |
5. סרטון הדגמת עבודה:
FAQ – שאלות נפוצות:
שאלה 1: אילו חומרים ניתן לעבד?
תשובה: המכונה מתאימה לעיבוד פסי צבירה מנחושת ואלומיניום.
שאלה 2: האם ניתן לעבד אורכים שונים?
תשובה: כן, אורך עיבוד נתמך בין 150 מ"מ ל־6000 מ"מ.
שאלה 3: האם נדרש מפעיל מיומן?
תשובה: לא. הממשק ידידותי למשתמש וההפעלה פשוטה לאחר הדרכה קצרה.
שאלה 4: לאילו תעשיות המכונה מתאימה?
תשובה: לוחות חשמל, תחנות משנה, שנאים, מפעלי פסי צבירה ומפעלי ציוד חשמלי.
