3. ساختار ماشین، مزایا و ویژگی‌های عملکردی:

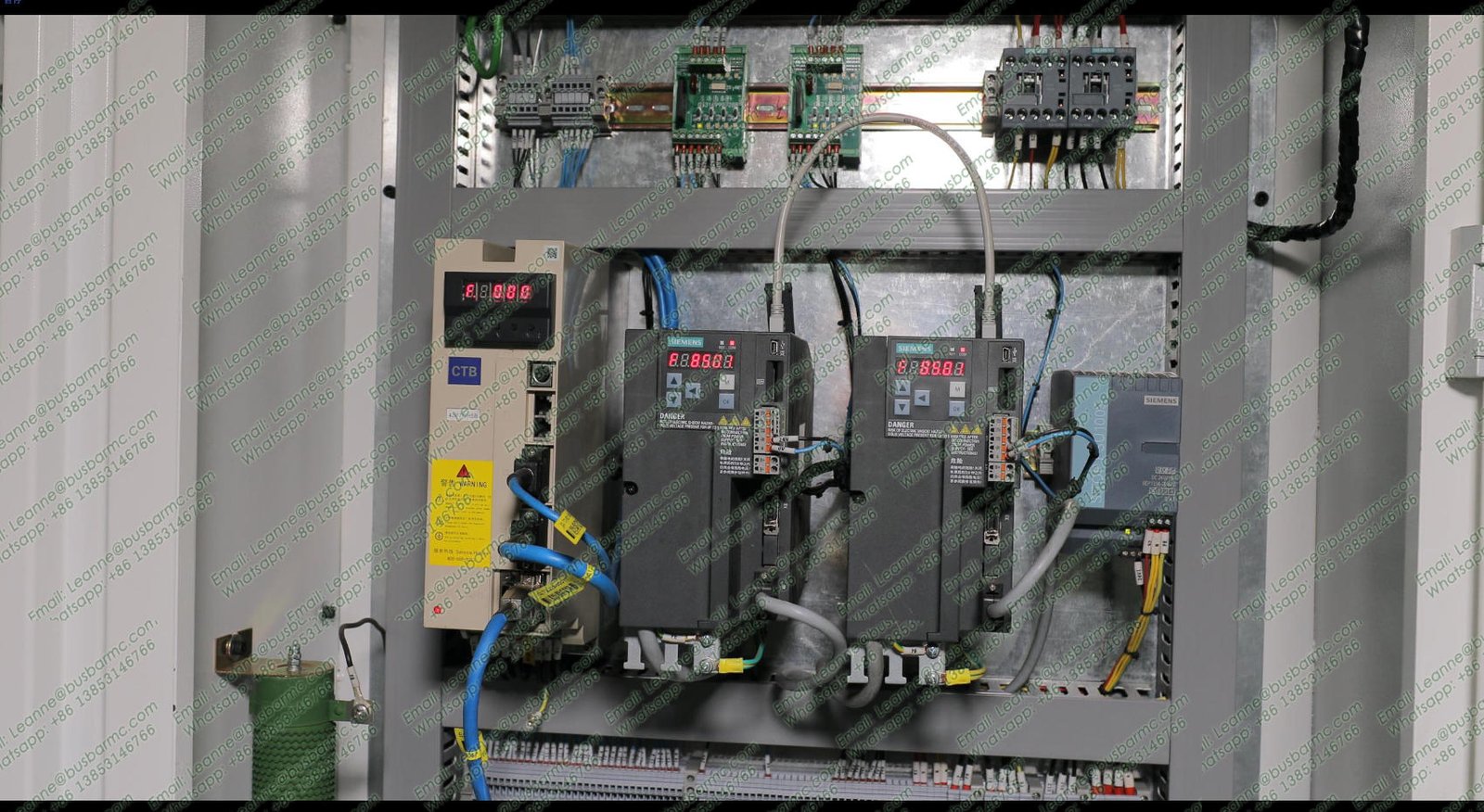

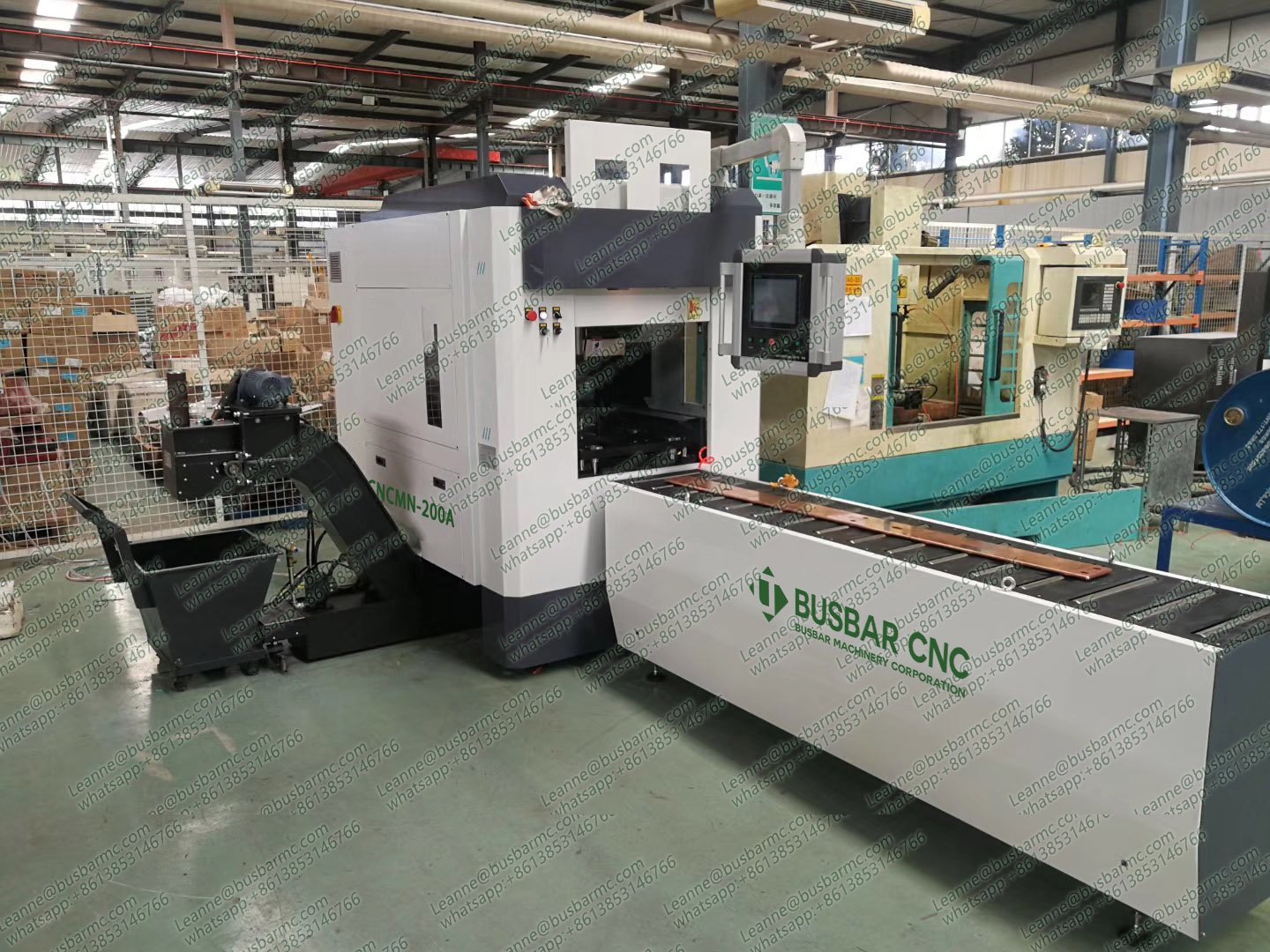

این دستگاه عمدتاً از تخت کار، گانتری، ریل حرکت، موتور سروو، هدر توان (power head) و سیلندر، دستگاه فیکسچر، سیستم پنوماتیک، سیستم CNC، کاور محافظ و قطعات دیگر تشکیل شده است.

سازه مکانیکی گانتری از ورق‌های فولادی کاملاً جوش داده شده ساخته شده است. مزایای آن شامل سختی خوب و وزن سبک تخت است که می‌تواند نیازهای سختی اسپیندل و پاسخ سریع تغذیه را برآورده کند.

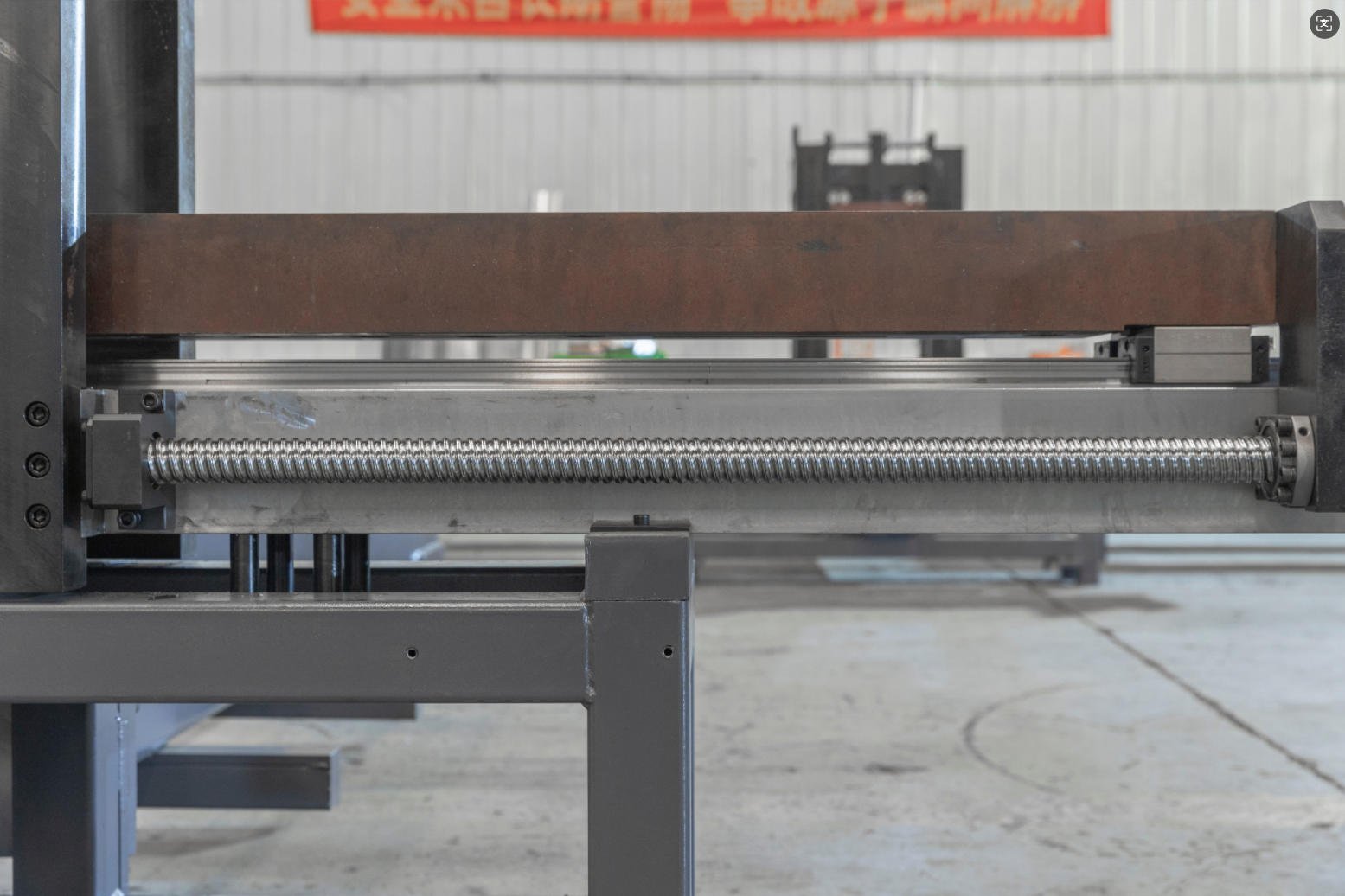

این دستگاه از پیچهای توپی دقیق و راهنمای خطی با بار بالا استفاده می‌کند تا کل دستگاه سخت‌تر شود، ارتعاش و نویز کاهش یابد، کیفیت قطعات افزایش یابد و دقت و بازده بالا تضمین شود.

اسپیندل دستگاه از اسپیندل فرز یکپارچه و با دقت بالا استفاده می‌کند که با موتور فرکانس متغیر و تسمه همگام درایو می‌شود. این ساختار انتقال ساده، بدون روغن‌کاری، خنک‌سازی آسان، دقت نصب بالا و سرعت برش بالا را داراست.

موقعیت‌یابی قطعه با روش سه‌نقطه انجام می‌شود. پس از موقعیت‌یابی، قطعه با مکانیزم گیره فشرده می‌شود. مکانیزم گیره از ترکیب پنوماتیک و هیدرولیک بهره می‌برد که نیروی گیره پایدار و بدون ضربه را تأمین می‌کند و تنظیم آن آسان است.

محور طولی (جهت Y) مجهز به کاور محافظ آکاردئونی است تا از ورود گرد و غبار جلوگیری شود. تخت دارای مجله ابزار شش ایستگاهه خطی است که تعویض و جایگذاری ابزارهای رایج را آسان می‌کند.

در کف تخت شیار و واگن جمع‌آوری تراشه قرار دارد تا جمع‌آوری تراشه‌های فلزی آسان باشد و فضای کف صرفه‌جویی شود. همچنین دستگاه ساده و قابل اطمینان است.

این دستگاه قابلیت انباشت خودکار ساعت‌های کاری را دارد (غیرقابل ریست). علاوه بر این، تابع شمارش تولید و امکان ریست آن وجود دارد.

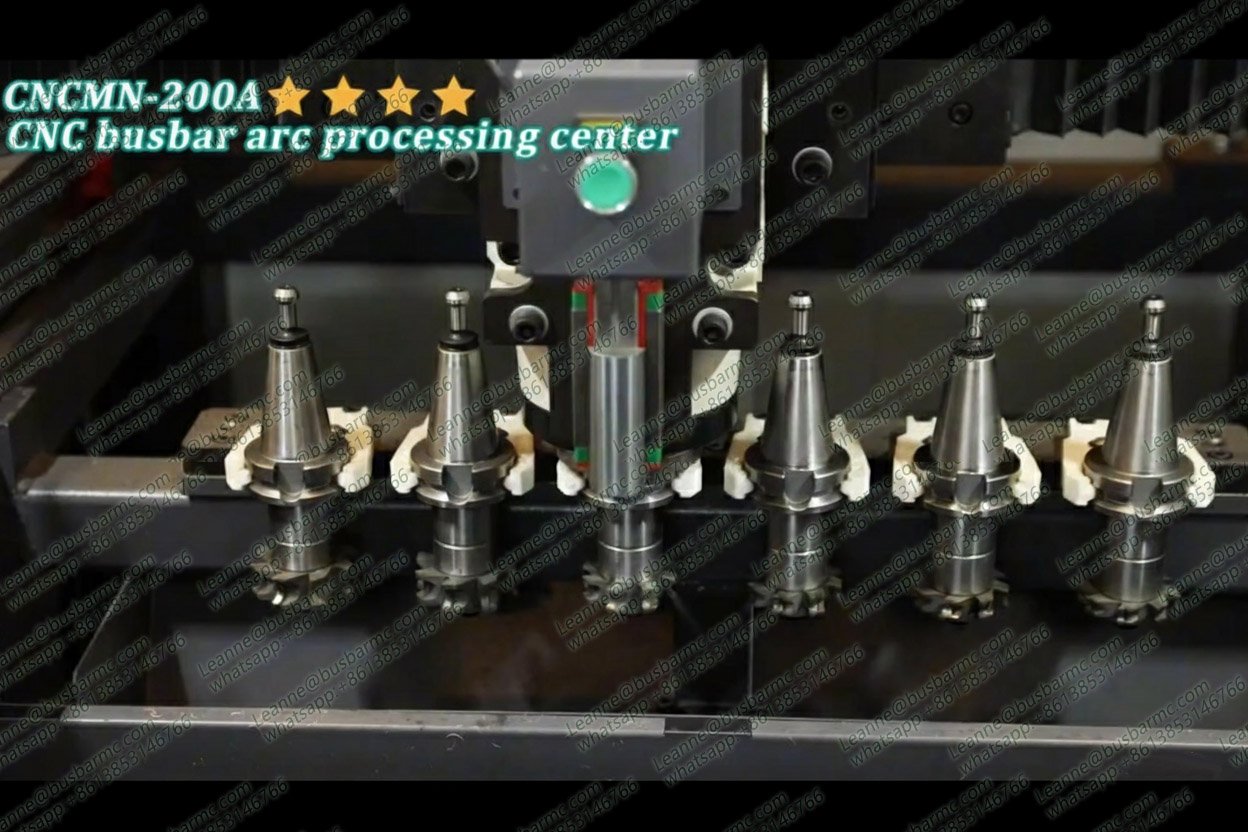

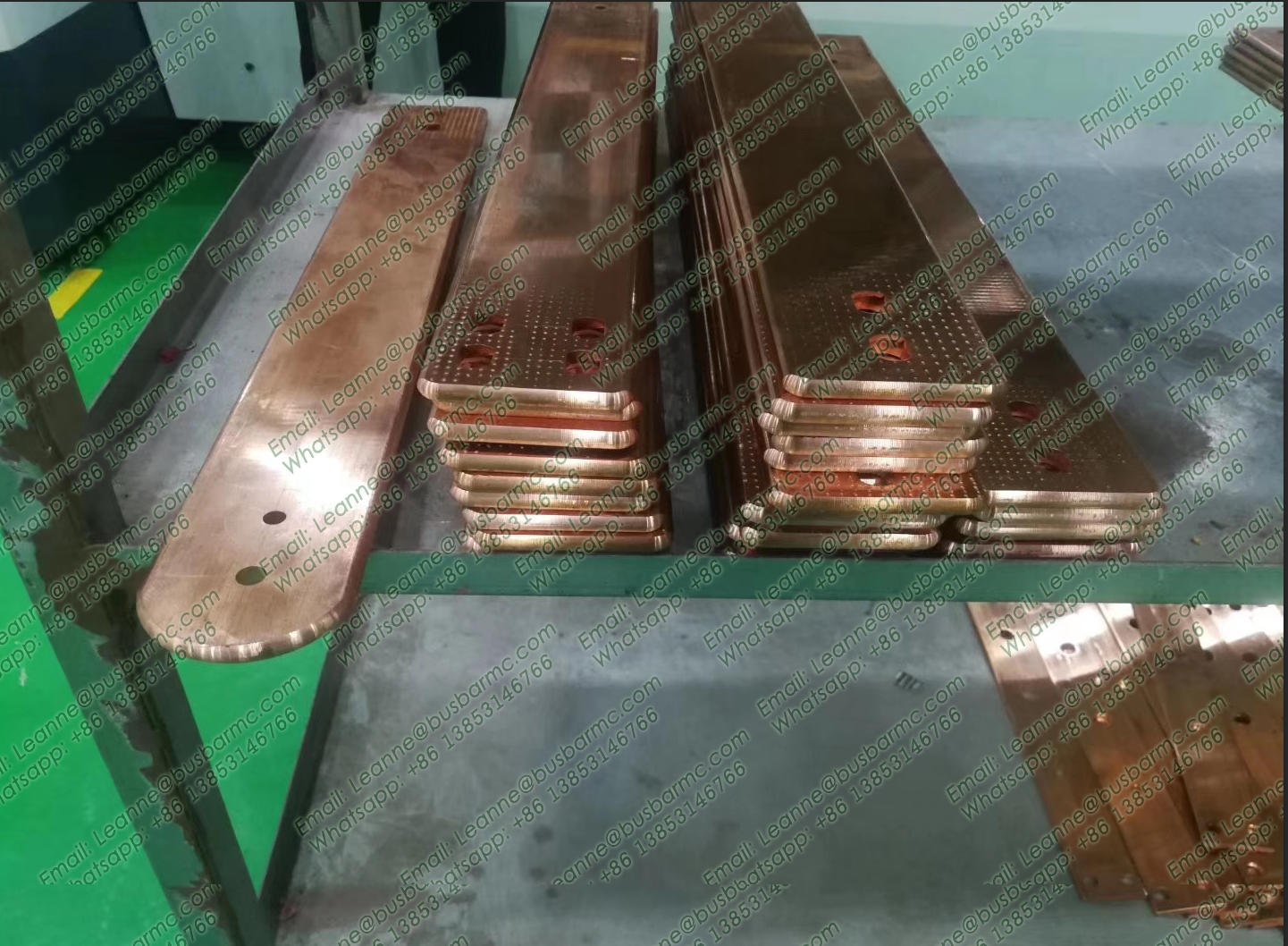

ابزار این دستگاه از نوع ابزار فرمینگ (forming tool) است و هولدر ابزار از استاندارد بین‌المللی BT40 استفاده می‌کند که تعویض ابزار ساده، سختی بالا و دقت زیاد را فراهم می‌آورد. مجله ابزار شش ایستگاهه می‌تواند بسته به ضخامت باسبار ابزار را به صورت خودکار تعویض کند.

این دستگاه دارای سیستم گردش آب و سیستم تخلیه خودکار تراشه می‌باشد.

قطعات مورد استفاده برندهای معروف داخلی و خارجی هستند که طول عمر و تضمین کیفیت را فراهم می‌کنند.
