Optimisez votre atelier avec la machine combinée 3 en 1 303U-3-C. Cette unité hydraulique manuelle est la solution économique idéale pour le traitement des jeux de barres en cuivre et aluminium. Elle intègre trois stations indépendantes pour le poinçonnage, le cisaillage net et le pliage précis. Conception compacte et robuste, parfaite pour les tableautiers et la fabrication d'armoires électriques. Facile à utiliser et à entretenir.
Description du Produit (Product Description)

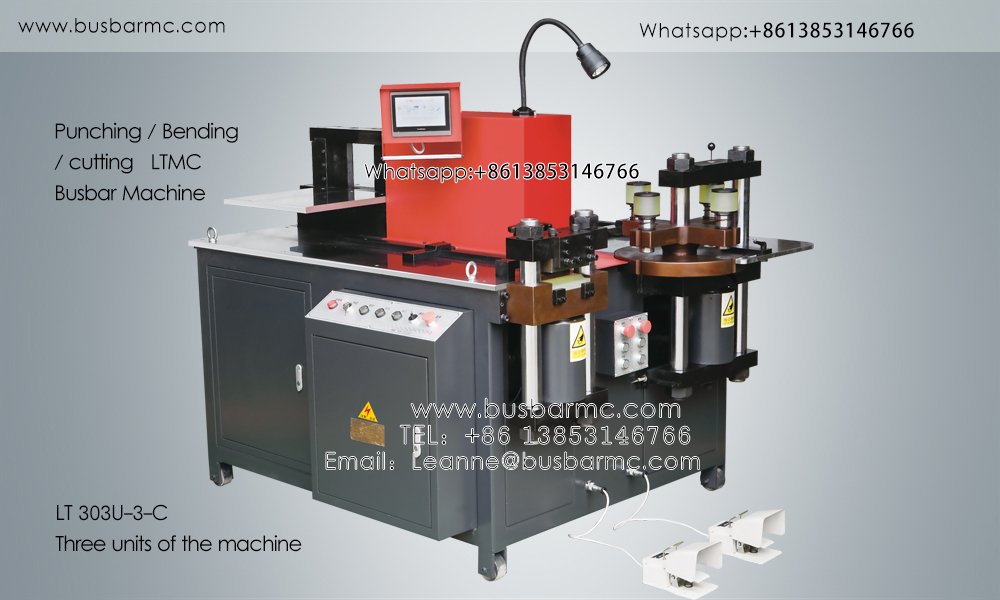

303U-3-C Machine de Traitement de Barres de Cuivre Hydraulique Manuelle 3 en 1
Cette série de machines de traitement de jeux de barres dispose de trois unités de traitement : poinçonnage, cisaillage/coupe et pliage. Les trois unités peuvent être utilisées simultanément ou séquentiellement. La course de travail de chaque unité de traitement peut être facilement ajustée, ce qui réduit le temps de traitement et améliore l'efficacité de la production. La fonction principale est le traitement des barres omnibus (busbar) en cuivre et en aluminium. En tant que Leader des machines de traitement de barres, nous garantissons la durabilité de nos équipements.
La machine de traitement de barres est équipée de trois unités : poinçonnage (Punching), cisaillage (Shearing) et pliage (Bending). Grâce au bouton manuel ou à la pédale (interrupteur au pied), la barre peut être poinçonnée, coupée et pliée séparément. C'est un équipement de production idéal pour l'industrie électrique haute et basse tension.
Cette machine est un équipement auxiliaire conçu en référence aux produits étrangers avancés et combiné avec les conditions réelles nationales pour améliorer l'efficacité du travail et assurer la sécurité des opérations. Elle est particulièrement adaptée aux chantiers de construction de grandes armoires de commande électrique et aux projets de transmission et de distribution.
Détails du Produit (Product Details)
1. Lampe industrielle 2. Tourelle de poinçonnage 3. Règle de positionnement de poinçonnage 4. Cylindre 5. Interrupteur de ligne 6. Pédale (Foot Switch) 7. Unité de coupe (Cisaillage) 8. Boîtier électrique 9. Boîte à outils 10. Unité de pliage 11. Règle de positionnement de coupe
Échantillons de Traitement (Processing Samples)
Vous pouvez poinçonner des trous ronds et des trous oblongs.
Vous pouvez effectuer un pliage horizontal (à plat), un pliage vertical (sur chant) et un pliage en U. Découvrez notre Machine de traitement de barres 3 en 1 pour voir plus d'options.
La machine possède des fonctions de gaufrage (embossage), de torsion (twisting) et de traitement des connecteurs de câbles.
Notre Usine (Our Factory)
Processus de Service (Our Service Process)
Nos ingénieurs du service après-vente vous rendront également visite régulièrement pour écouter vos précieux avis et améliorer continuellement la qualité des produits.
Emballage et Livraison (Package & Delivery)
Nous utilisons un film plastique imperméable enveloppé à l'intérieur et des caisses en bois robustes à l'extérieur.
Nos Certifications (Our Certifications)
Le système d'assurance qualité ISO9001 est le fondement du développement et de la croissance de l'entreprise.
ISO9001 ne fait pas référence à une norme unique, mais à un terme général pour un standard. C'est la norme internationale développée par le TC176 (Comité Technique de Gestion de la Qualité) et c'est le produit le plus vendu et le plus populaire parmi les normes ISO12000.
Paramètres Techniques :
Item (Article) | Model (Modèle) | |
303U-3 | 303U-3-C | |
Nominal force (kn) | 300 | 300 |
Punching dia. range (mm) | ф4.3～ф25 | ф4.3～ф25 |
Max.thickness (mm) | 12 | 12 |
Max.width (mm) | 150 | 150 |
Max.shearing thickness (mm) | 12 | 12 |
Max.shearing width (mm) | 150 | 150 |
Max.horizontal bending width (mm) | 150 | 150 |
Max.horizontal bending thickness (mm) | 12 | 12 |
Max.vertical bending size (mm) | 10×100 | 10×100 |
Power (kw) | 1×4KW | 3×4KW |
Table size (mm) | 1650×1050 | 1650×1050 |
Outside dimension (mm) | 1720×1220×1220 | 1720×1220×1220 |
Container size (mm) | 1800×1300×1430 | 1800×1300×1430 |
Total weight (kg) | 1220KG | 1320KG |
Caractéristiques Principales (Main Features)
1. L'unité de coupe (cisaillage) adopte un mode de traitement vertical, flexible et pratique à utiliser. Elle utilise une coupe à lame plate, et l'interface d'incision de la pièce est plate, sans déchets, sans bavures et sans affaissement.
2. L'unité de poinçonnage utilise une tourelle à six positions en forme de dent avec une bonne vue, sans besoin de changer les matrices fréquemment, et l'opération est simple et efficace.
3. L'unité de pliage adopte un pliage horizontal. En changeant les moules, le traitement du pliage à plat ou du pliage vertical peut être complété.
4. Une variété de fonctions de traitement telles que le gaufrage (embossage), l'aplatissement, la torsion et le sertissage des extrémités de câbles peuvent être réalisées en changeant les moules.
5. La machine a quatre roulettes, elle est donc facile à déplacer partout où cela est nécessaire.
6. Différents moules ou outils peuvent être installés selon les exigences de l'utilisateur pour effectuer un traitement de forme spéciale.
Hot Tags: Machine de traitement de barres hydraulique manuelle 3 en 1 303U-3-C, Chine, fournisseurs, fabricants, usine, prix
Vidéos de la Machine Busbar LT (LT Busbar Machine Videos) :
FAQ - Machine de Traitement de Barres Hydraulique Manuelle 3 en 1 303U-3-C :
1. À quoi sert la machine de traitement de barres hydraulique manuelle 3 en 1 303U-3-C ?
La machine de traitement de barres 303U-3-C est conçue pour le poinçonnage, le cisaillage/coupe et le pliage des barres omnibus en cuivre et en aluminium, ce qui la rend idéale pour les applications de l'industrie électrique haute et basse tension. Voir notre catalogue complet de produits.
2. Les trois unités de traitement peuvent-elles fonctionner simultanément ?
Oui, les unités de poinçonnage, de coupe et de pliage peuvent fonctionner simultanément ou séquentiellement, permettant une opération flexible et une efficacité de production améliorée.
3. Comment les fonctions de poinçonnage, de coupe et de pliage sont-elles contrôlées ?
La machine peut être contrôlée via des boutons manuels ou une pédale (interrupteur au pied), permettant à l'opérateur d'effectuer le poinçonnage, la coupe ou le pliage séparément selon les besoins.
4. Quelles sont les caractéristiques principales de la machine busbar 303U-3-C ?
La machine dispose d'une coupe verticale avec incision à lame plate, d'une unité de poinçonnage à tourelle à six modes, d'un pliage horizontal avec des moules interchangeables, de fonctions de gaufrage, d'aplatissement, de torsion, de sertissage, et de quatre roulettes pour une mobilité facile.
5. Quelles sont les spécifications de la machine ?
Force nominale : 300 kN ; Plage de diamètre de poinçonnage : ф4.3–ф25 mm ; Épaisseur max. : 12 mm ; Largeur max. : 150 mm ; Puissance : 3×4 kW ; Taille de la table : 1650×1050 mm ; Poids total : 1320 kg.
6. La 303U-3-C est-elle adaptée aux chantiers de construction ?
Oui, elle est conçue pour être utilisée dans la construction de grandes armoires de commande électrique et les projets de transmission et de distribution, assurant des opérations efficaces et sûres.
7. Comment la machine est-elle expédiée et emballée ?
La machine est enveloppée d'un film plastique imperméable à l'intérieur et sécurisée dans des caisses en bois pour un transport sûr.
8. Quelles certifications possède la machine busbar 303U-3-C ?
La machine respecte les normes de gestion de la qualité ISO9001, assurant fiabilité et constance dans les performances.
9. La machine peut-elle effectuer un traitement de forme spéciale ?
Oui, différents moules ou outils peuvent être installés selon les exigences de l'utilisateur pour obtenir des formes personnalisées, y compris le pliage horizontal, vertical et en U, ainsi que le gaufrage, la torsion et le sertissage.
10. Le support après-vente est-il disponible pour la 303U-3-C ?
Oui, les ingénieurs du service après-vente assurent des suivis réguliers pour répondre aux commentaires des clients et améliorer continuellement la qualité des produits.
