HQ600-S-8P Máquina CNC de punzonado de barras colectoras

La LTMC HQ600-S-8P es una máquina CNC de alto rendimiento para el procesamiento de barras colectoras que integra punzonado y corte. La máquina adopta un bastidor de moldes de columna recta con 8 estaciones de punzonado y 1 de corte, garantizando la concentricidad de los moldes superior e inferior durante un uso prolongado. Además, está equipada con sistema de control CNC y sistema CAD/CAM, lo que mejora significativamente la eficiencia de producción del punzonado y cizallado de barras colectoras. Obtenga ahora el precio más reciente de la máquina de punzonado y corte de barras colectoras, contáctenos hoy mismo.

Videos de la Máquina de Barras Colectoras LT:

Información:

Especificaciones de la máquina CNC de punzonado de barras de cobre HQ600-S-8P

Características:

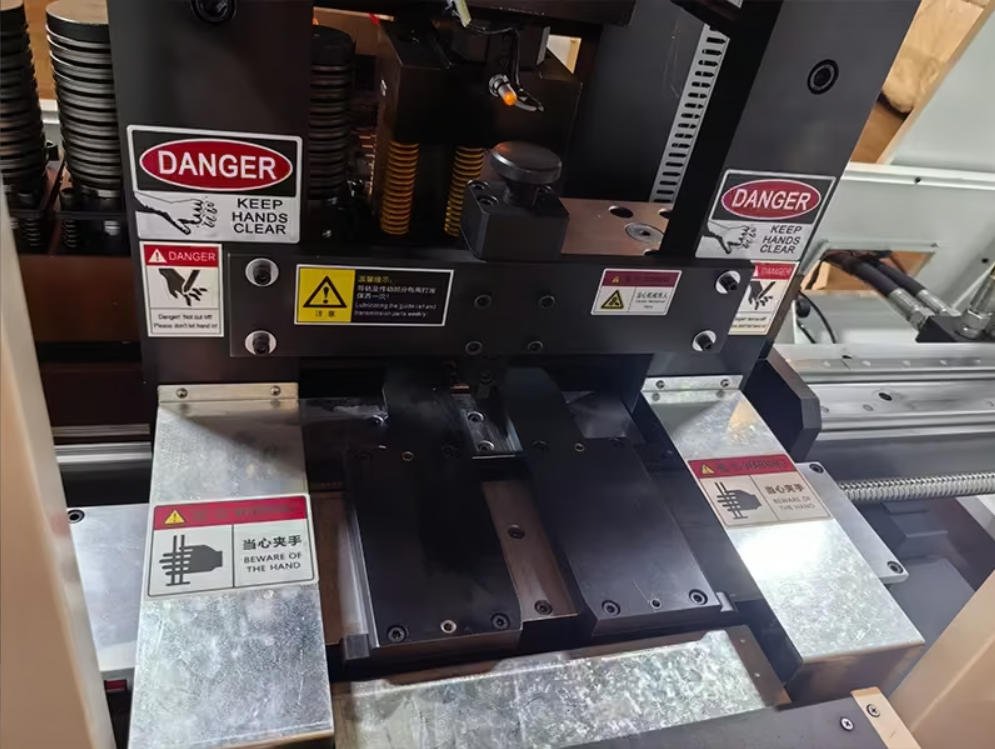

Biblioteca de moldes de una sola fila con columna recta, compuesta por 8 moldes de punzonado + 1 molde de corte.

Diseño de biblioteca de moldes de una sola fila, con 8 moldes de punzonado y 1 molde de corte dispuestos en la misma línea, lo que garantiza la total concentricidad entre el punzonado y el corte durante el trabajo. Mientras se asegura una alta eficiencia de punzonado y corte (40m/min), el control de precisión puede alcanzar 0.1mm/500mm.

Sistema servo para control de 6 ejes, con velocidad máxima del eje X de hasta 75m/min.

El sistema de movimiento de 6 ejes adopta 6 servodrives y 6 servomotores para realizar un control de alta precisión. Entre ellos, la carrera efectiva de la mordaza servo X1 es de 110mm, y la carrera efectiva de la mordaza servo X2 es de 2000mm.

La eficiencia del movimiento del eje X se mejora acortando el recorrido de alimentación y alargando el recorrido de descarga. La velocidad máxima en estado de trabajo de punzonado y corte es de 75m/min (150m/min en condición sin carga).

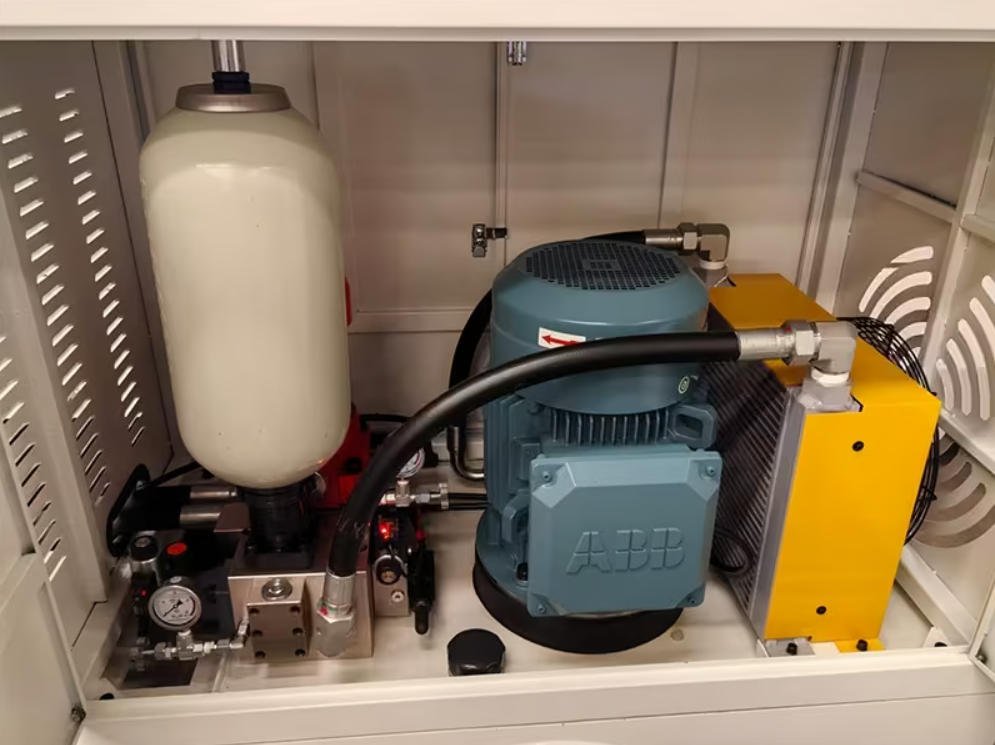

Equipada con motor ABB Suizo, que suministra presión hidráulica de 600KN.

La estación hidráulica utiliza un motor ABB suizo para proporcionar presión hidráulica de 600KN, toda la presión es suministrada directamente a la unidad de punzonado y corte, garantizando de forma efectiva la estabilidad del trabajo de punzonado y corte.

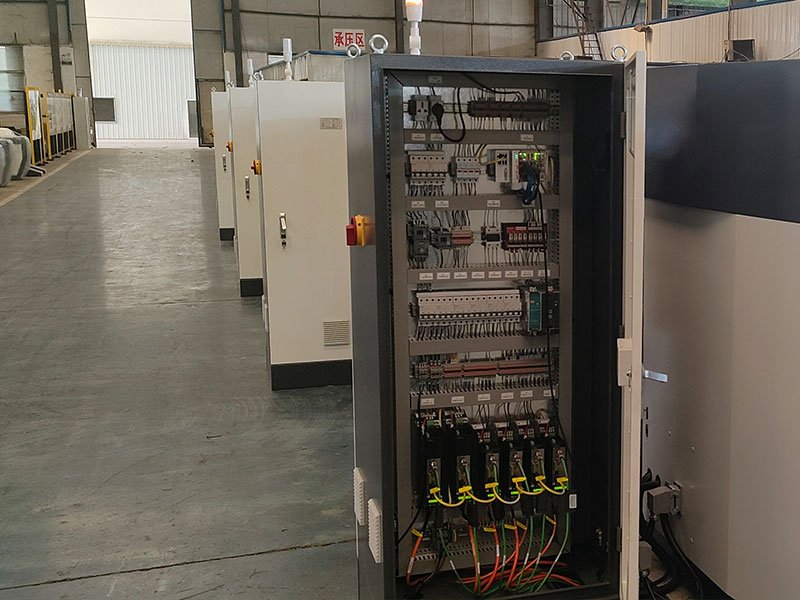

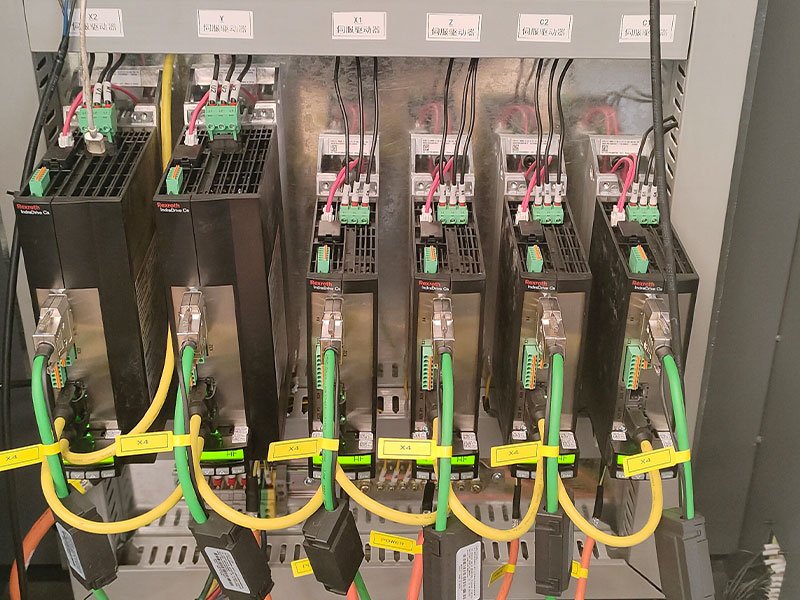

Sistema Beckhoff Alemán + servomotores y servodrives Rexroth Alemanes.

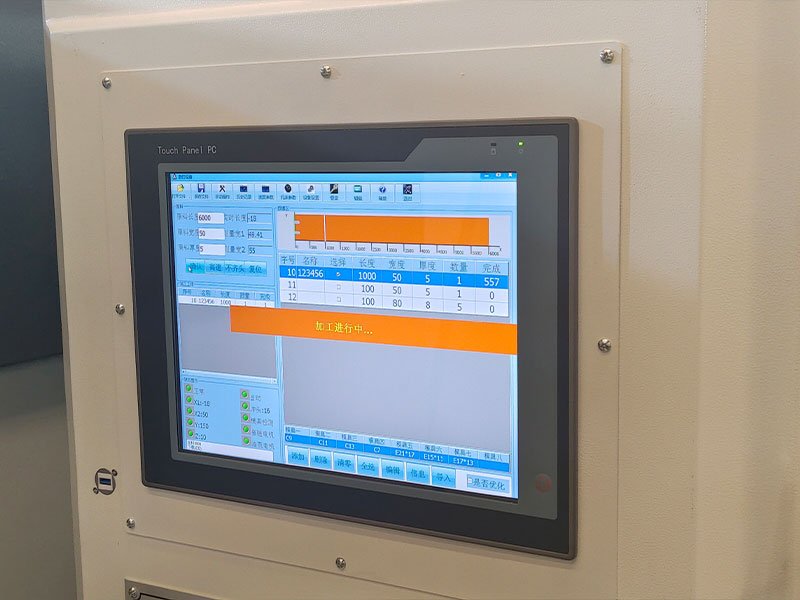

El sistema de control Beckhoff alemán adopta control de lazo cerrado, con ventajas de alta precisión, gran capacidad anti-interferencia y fuerte adaptabilidad.

(El sistema Siemens adopta control de lazo abierto, con menor precisión y posible pérdida de datos). El equipo utiliza componentes de marcas internacionales reconocidas (Rexroth Alemania), que son más estables que las marcas locales, con menor costo de mantenimiento.

Características:

Biblioteca de moldes de una sola fila con 8 moldes de punzonado + 1 molde de corte.

Diseño de una sola fila que garantiza la concentricidad del punzonado y del corte. Mantiene alta eficiencia de trabajo (40m/min) con precisión de hasta 0.1mm/500mm.

Sistema servo de 6 ejes con velocidad máxima de 75m/min.

Sistema de movimiento de 6 ejes con servomotores de alta precisión. Mejora la eficiencia de alimentación y descarga.

Sistema hidráulico con motor ABB Suizo de 600KN.

La estación hidráulica proporciona presión estable para garantizar la estabilidad del punzonado y corte.

Sistema Beckhoff Alemán + servomotores Rexroth.

Control de lazo cerrado con alta precisión, fuerte anti-interferencia y bajo mantenimiento.
